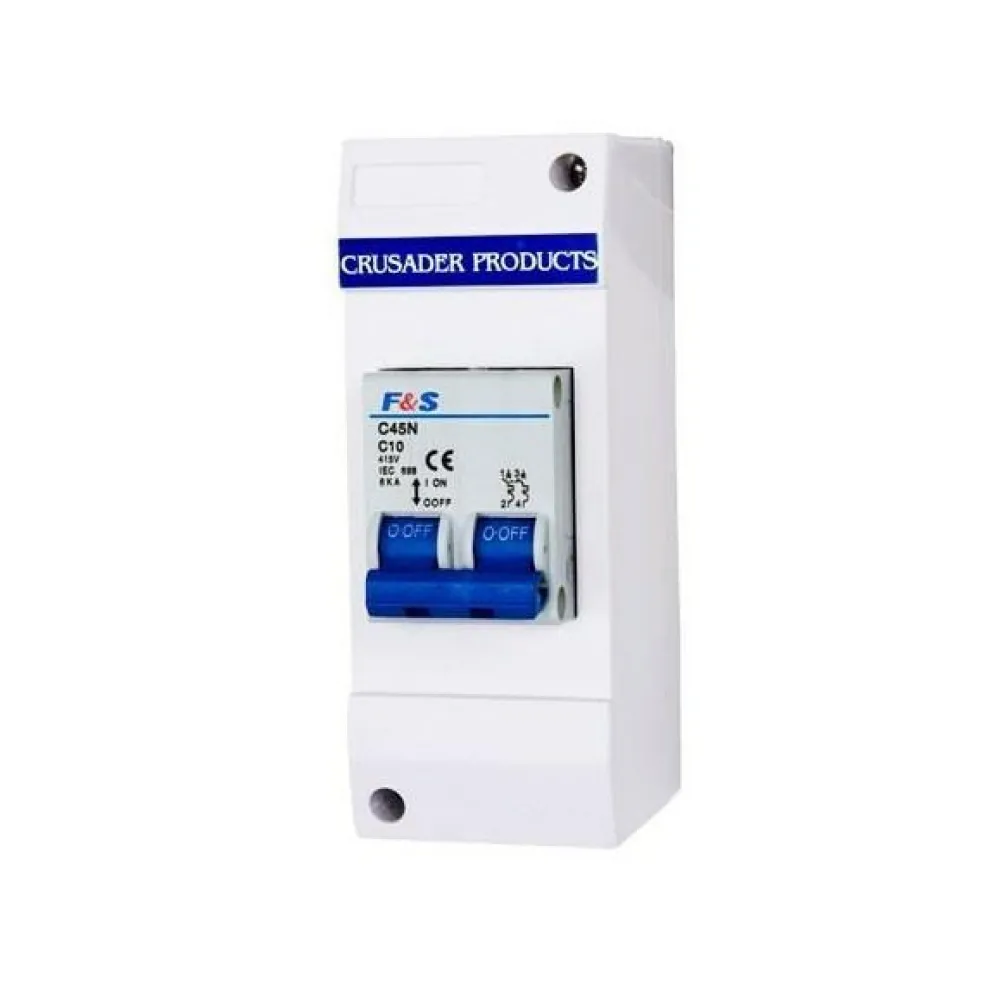

Haba zekeringautomaat

De 3-aderige bedrading van de invoerdoos wordt aangesloten op de zekeringautomaat en loopt vervolgens naar de verschillende 230 volt verbruikers en aansluitpunten zoals koelkast, stopcontacten, verlichting enzovoorts.

Beveiliging tegen kortsluiting en overbelasting

Een zekeringautomaat is een beveiliging in het voedingsgedeelte van een elektrische installatie. De automaat onderbreekt het circuit als de stroom die de installatie ingaat te groot wordt en beveiligd het circuit tegen kortsluiting en overbelasting.

Blijvend te gebruiken

De zekeringautomaat is het hoofdbestanddeel van een moderne installatie en vervangt steeds meer de klassieke smeltpatronen. Het voordeel van smeltpatronen is dat ze goedkoop zijn. Ze kunnen echter maar één maal gebruikt worden. Omdat ze doorbranden kan men ze niet opnieuw gebruiken. De zekeringautomaat heeft een groot voordeel en dat is dat hij meerdere malen kan gebruikt worden: nadat de oorzaak van de overbelasting of kortsluiting is verholpen, kan de stroom opnieuw worden ingeschakeld via de schakelaar op de zekeringautomaat. De zekering is 10 ampère en deze uitvoering is een 2P- automaat, dus tweepolig met in elke pool een set overstroombeveiligingen. De zekeringautomaat valt in de overstroomcategorie met de Ckarakteristiek en is dus geschikt voor de huishoudelijke omgeving en de wat hogere (in)schakelstromen.

Overstroombeveiliging

Een zekeringautomaat moet een kortsluiting kunnen afschakelen zonder zelf te worden vernietigd. Hierbij mag ook geen brand worden veroorzaakt en mag er geen gevaar zijn voor mensen in de nabijheid van de automaat. De maximum af te schakelen kortsluitstroom van deze automaat is 6 kA. De overstroombeveiliging van een zekeringautomaat is een samenspel van twee achter elkaar geschakelde elementen: Het eerste element is een magnetische beveiliging in de vorm van een spoeltje. Dit element werkt zodra de overstroom een te grote waarde gaat aannemen; bijvoorbeeld door kortsluiting. Zodra er een kortsluitstroom vloeit zal het spoeltje door het opgewekte magnetisme een palletje tegen het uitschakelmechanisme schieten waardoor de zekeringautomaat uitschakelt. Magnetische uitschakeling gebeurt zeer snel waardoor het een goede beveiliging is tegen indirecte aanraking.
